能不能请高手说一下挤丝头的调试经验

[复制链接]

4

主题

8

帖子

53

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
53
发表于 2014-1-13 12:04:29 | 显示全部楼层 |阅读模式
       想要完美的打印,你需要有一个校准的挤出机,然后才能得到真棒的艺术品。它真的很容易做,可以节省乱搞的功夫。
       所以,你需要设置挤出机的正确步骤,要做到这一点,你将需要编辑,重新编译和上传固件到你的电子产品,我将假设你已经知道如何做到这一点使用Arduino的软件。- (如果不清楚可以到qq群:46889227,大声呼唤开水哥,开水哥会耐心、细致、温柔的教导你)。

       因此在大多数固件像短跑选手或马林,你会发现在线路Configuration.h文件,看起来像这样-
       / / / /校准变量
       / / X,Y,Z,每部E步 - 公制Prusa孟德尔与韦德挤出机:
       axis_steps_per_unit [] = { 80,80,3200/1.25,700 } ;
       末尾(数字700)是挤出的输入原料塑料1mm的所需电动机步进的数目。
       您的数值可能已经是不同的,如果你正在使用的,不是16细分(RAMPS1.4通常采16细分)8细分(GEN6)可能是一半的。
       每一个滚齿螺栓和挤出机齿轮设置略有不同,所以它的校准一个非常好的主意。
       现在,我们需要检查是否为您的挤出机和您正在使用的这个数字是否正确的,通过 Pronterface  挤出丝的长度,我们要测量一下,以检查正确与否-

       首先检查你的挤出机构(滚齿螺栓)是清洁,无任何塑料或碎屑。


       喂丝中,并确保你的热端为挤出温度。

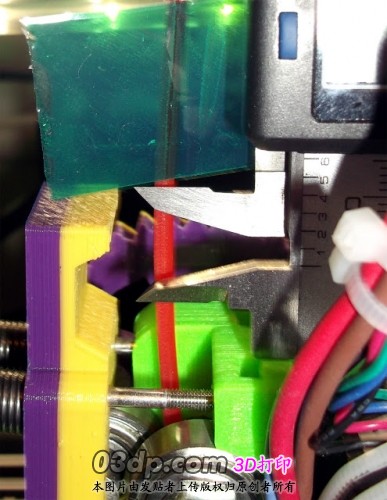

       在塑料丝和固定参照物上做一个标记,选择一个容易精确测量的地方,意思是说,没有其它东西阻挡你测量。(尽量使用卡尺,如果可能的话)

       现在你可以挤出的塑料30毫米。

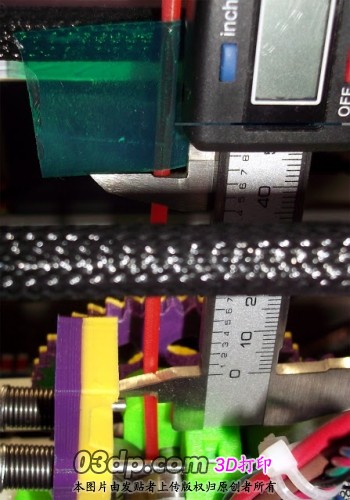

       当挤出机停止后,现在用卡尺测量一下塑料丝标记和参照物的标记距离

       如果您的固件已经设置了正确的数值,它应该是30毫米。
       如果它正是30MM,那么你已经有了一个完美的校准挤出机
       如果不是,那么这是如何设置的新号码的固件
       我们在这一测试固件设定为每毫米700步,我们挤出30毫米的塑料。

       700 x 30 = 21000(E电机步骤30毫米)

       例如,如果你实际测量32.6毫米然后21000/32.6 = 644 (所以你需要在固件里把700改成644,重新编译和下载,你可以再重新挤出再测量塑料丝,现在          应该正好移动30毫米因为你刚才校准它。
       如果测得27.2毫米然后21000/27.2 = 772(同上,在固件把700改成772)
       现在你有一个完美校准的挤出机,你也用完美的印刷方式 -







原文转自http://www.03dp.com/forum.php?mo ... 4288&extra=page%3D1,原作者为开水
